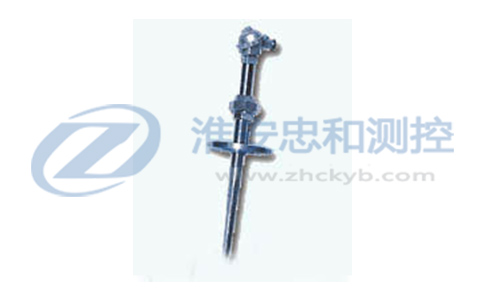

高溫高壓熱電偶

發布時間：2023-08-15 ??? 瀏覽次數：

高溫高壓熱電偶應用
高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。高溫高壓熱電偶是煉油廠、高壓聚乙烯等常用的溫度測量產品。
高溫高壓熱電偶主要技術參數
電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
隔爆等級：ExdiiBT4, d‖CT5
公稱壓力：15-40MPa
高溫高壓熱電偶型號及規格

型號	分度號	測溫范圍℃	熱響應時間	保護管材料	規格 Lxl
WRNG-430 WRN2G-430	K	0-800	＜ 180S	1Cr18Ni9Ti	380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430	E	0-600
WRNG-440 WRN2G-440	K	0-800
WREG-440 WRE2G-440	E	0-600

1) 熱電偶 I 級按協議訂貨；
2) 保護管其余材質按協議訂貨；
3) 型號430為防水式，型號440為隔爆式。
高溫高壓熱電偶保護管材質及選用

材質	使用溫度℃	特點及用途
1Cr18Ni9Ti	-200 ------ 800	具有高溫耐蝕性，通常為一般耐熱鋼使用
304	-200------- 800	低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316	-200 -------750	低碳含量，具有良好耐晶間通常作為耐熱鋼使用
316L	-200-------750	超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用
310S	-200 -------1000	具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
GH3030	0 -----------1100	鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用

高溫高壓熱電偶套管形式選擇
法蘭可選擇 900 （PN15）&TLash; 2500LB （PN40） RJ 等不同形式。

代號	N	M	D	d	D1	D2
A	M20x1.5(NPT1/2)	NPT1 ″	Φ34	Φ9	Φ23	Φ18
B	NPT11/4 ″	Φ45	Φ9	Φ28	Φ23

高溫高壓熱電偶法蘭型號及規格
法蘭標準代號

標準代號	文件編號
中國國家標準	GB9112-9131-88
中國化工部標準	HG20592-20635-97 （ HGJ44-76-91 ）（ HG5001-5028-58 ）
中國機械部標準	JB/T74-90-94 （ JB81-82-59 ）
美國標準	ASME/ANSI B16 ． 5-88
德國標準	DIN 2628-2638-1975
日本標準	JIS2201-1796

高溫高壓熱電偶法蘭規格
CLASS150-600 RF
CLASS900-2500 RJ
高溫高壓熱電偶選型須知
1）型號
2）分度號
3）精度等級
4）保護管材質及形式
5）法蘭規格及形式
6) 長度或插入深度
例 A ：高溫高壓隔爆熱電偶 K 型 1 級保護管 A 級型插入深度 300mm. WRNG-440A L × 1=450 × 300 mm. d Ⅱ BT4 316L ANSI 1 ″ 1500 ＃ RJ
